Scop
Mecanismul de pasarele al scenei de teatru se foloseşte pentru mişcarea pe verticală a recuzitei, a ecranului de proiecţie film, a lămpilor, a proiectoarelor de sunet, etc. având greutatea totală proporţională cu sarcina utilă a mecanismului. Sarcina nominală a mecanismelor se stabileşte pentru fiecare model în parte de la 150 kg până la 650 kg. Viteza de ridicare este de la 0,15 m/s. până la 1,2 m/s.
Descriere tehnică

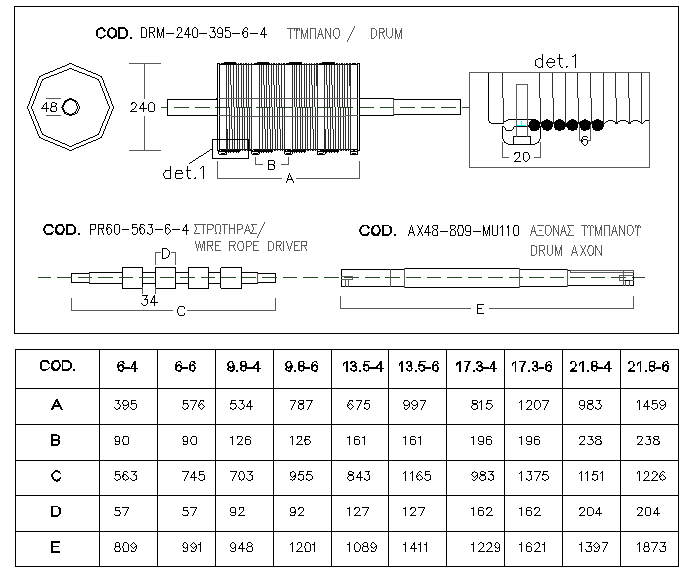

Funcţionarea mecanismului are la bază principiul troliului electric. Un reductor electric roteşte o bobină tambur elicoidală pe care se înfăşoară cablul care transmite mişcarea prin intermediul troliului la bara de ridicare a accesoriilor. Sistemele mecanice şi electronice de siguranţă nu permit deplasarea cablurilor de la locul lor, sub niciun motiv, chiar şi în cazul unui accident prin coliziune.
Pasarelele recuzitei vor cuprinde următoarele părţi componente:

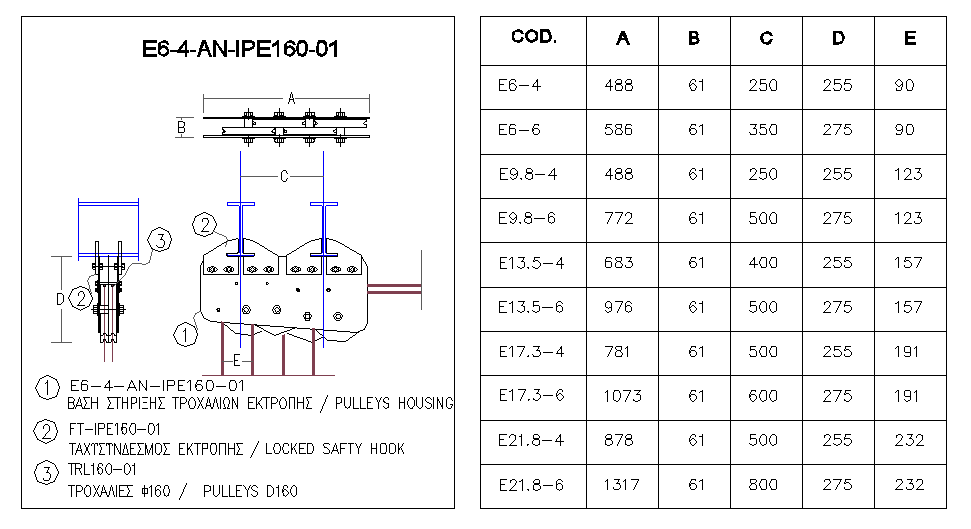

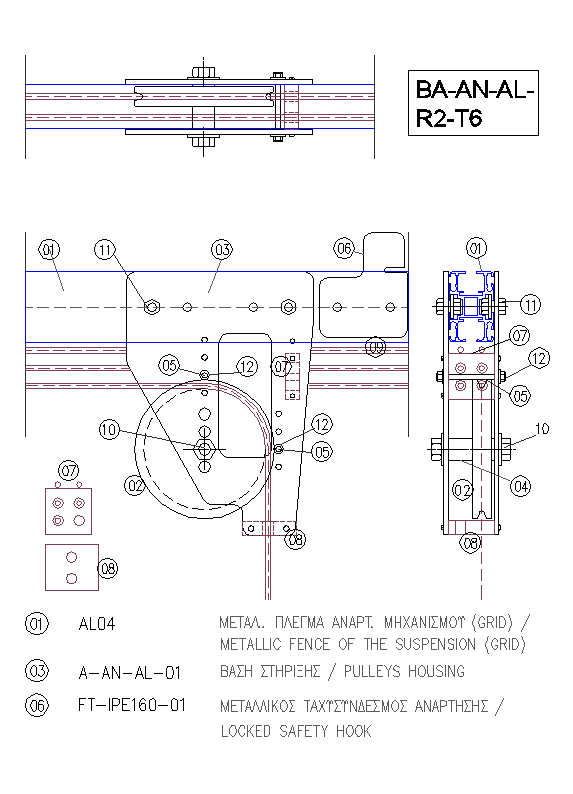

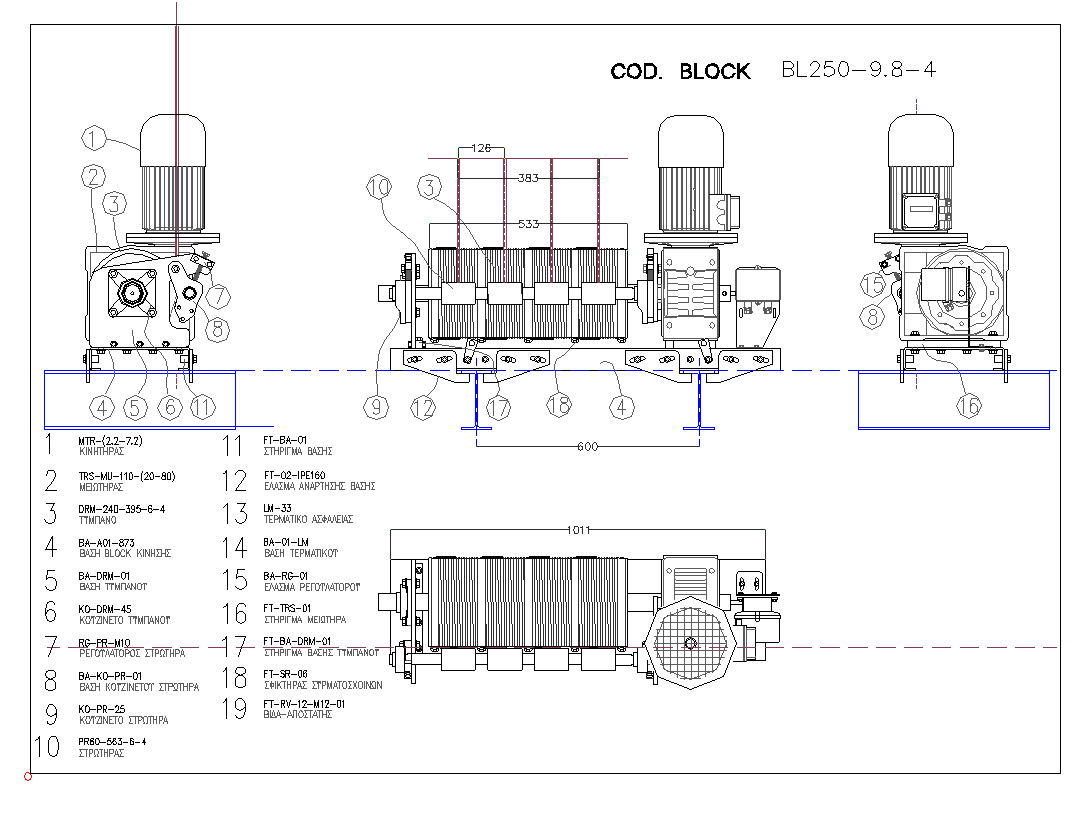

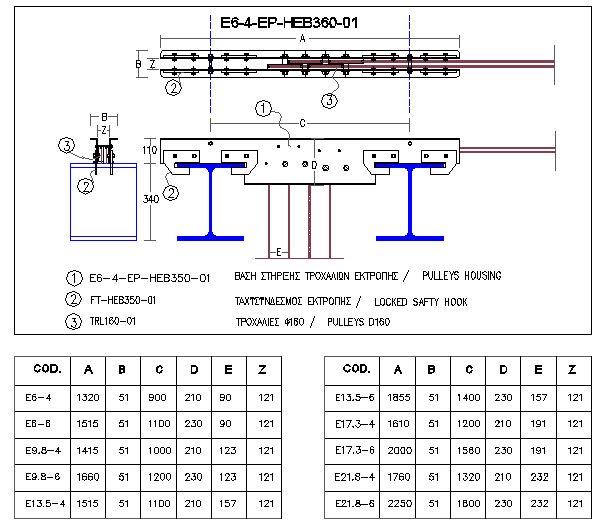

1. Blocul de transmitere a mişcării / 2. Blocul scripeţilor de deviere / 3. Blocul scripeţilor de ridicare / 4. Bara de suspensie a accesoriilor / 5. Cabluri / 6. Întinzătoarele de cabluri / 7. Accesoriile de încărcare / 8. Terminale de mişcare-siguranţă / 9. Tablou, sistem de comandă, Inverter, PLC, software etc. / 10. Consumabilele mecanismului (şuruburi, piuliţe, şaibe, şaibe elastice, piuliţe de blocare, cleme şi piuliţe de strângere, etc.).
Tabloul se leagă prin cabluri cu sistemul de comandă care este mobil, putând fi deplasat pentru a acoperi toată zona scenei şi a culiselor. Tabloul de comandă dispune de ecran cu afişaj prin intermediul căruia operatorul are posibilitatea de a regla parametrii de mişcare pentru fiecare mecanism (viteza minimă, medie, timpul de decelerare a mecanismelor, etc). Pentru pornirea mecanismului există (1) un JOYSTICK tip DEATH MAN (pentru urcare şi coborâre) şi un buton de siguranţă (ciupercă) cu întrerupător-cheie (OPRIRE DE URGENŢĂ). Viteza de mişcare se reglează prin program de la ecranul de afişaj. Când mecanismul ajunge în poziţia prestabilită inferioară sau superioară, mişcarea către această direcţie se opreşte. De asemenea, mecanismul se opreşte atunci când este acţionat un limitator de siguranţă. Când mecanismul se opreşte, acţionează şi frânele pentru menţinerea mecanismului la locul lui.

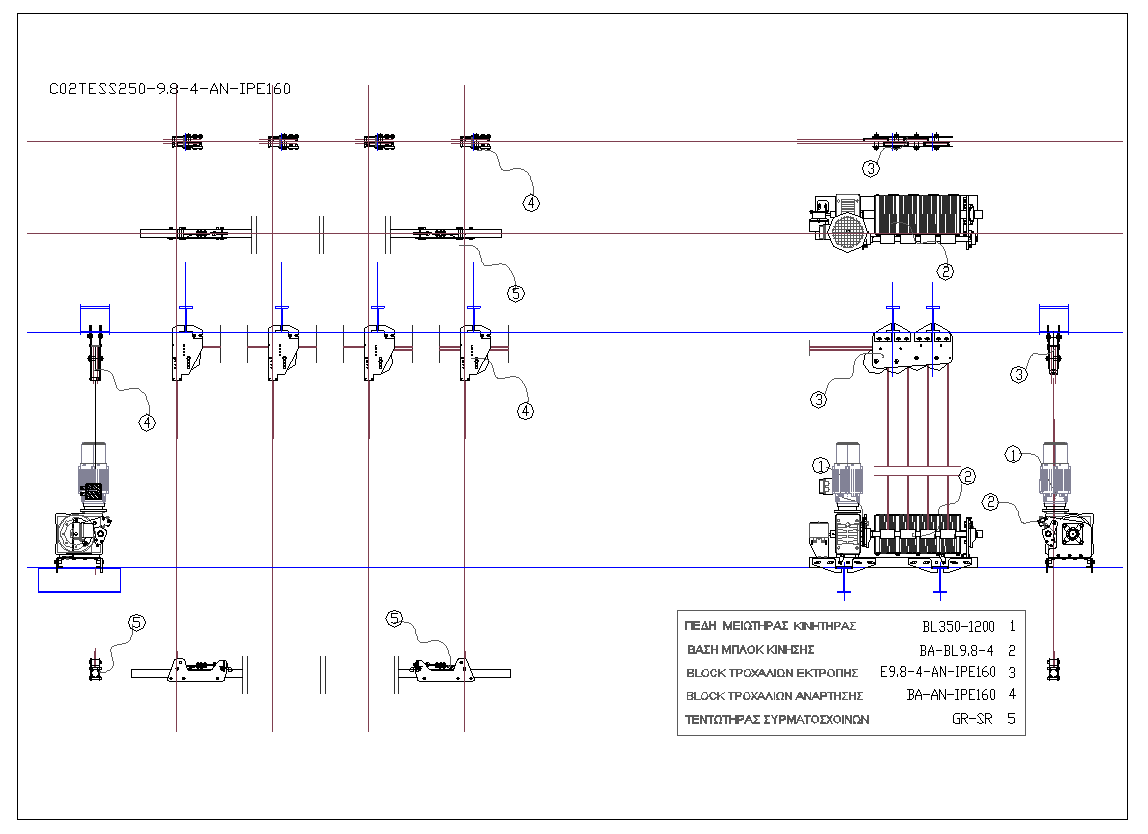

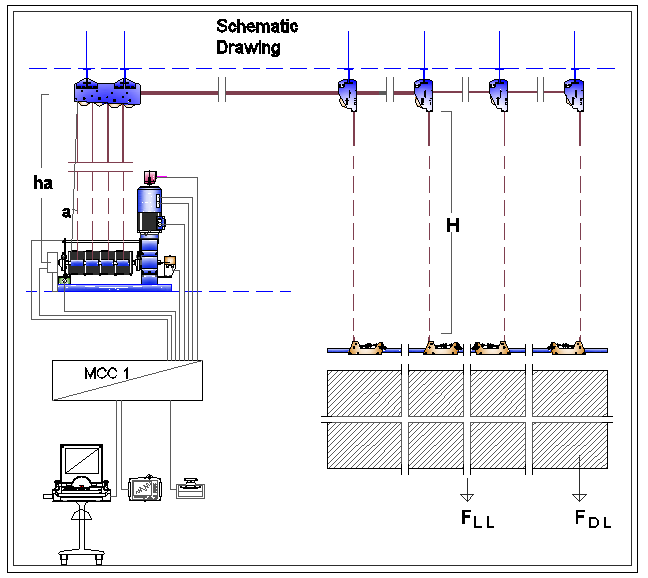

1 Tipul TESS – PASARELE DE RECUZITĂ este un mecanism cu acţionare electrică folosit pentru ridicarea recuzitei manual/automat. Recuzita se suspendă pe o bară metalică simplă sau dublă, în funcţie de greutate, de lăţimea scenei şi de numărul de cabluri. Funcţionează separat sau împreună cu programul de regie.
2 Tipul TESC – PASARELA ECRAN PROIECŢIE este un mecanism cu acţionare electrică folosit pentru ridicarea sistemului de ecran manual. Materialul de proiecţie se fixează pe cadrul metalic dublu. Dimensiunile sunt proporţionale cu FORMATUL DE PROIECŢIE şi cu dimensiunile scenei.

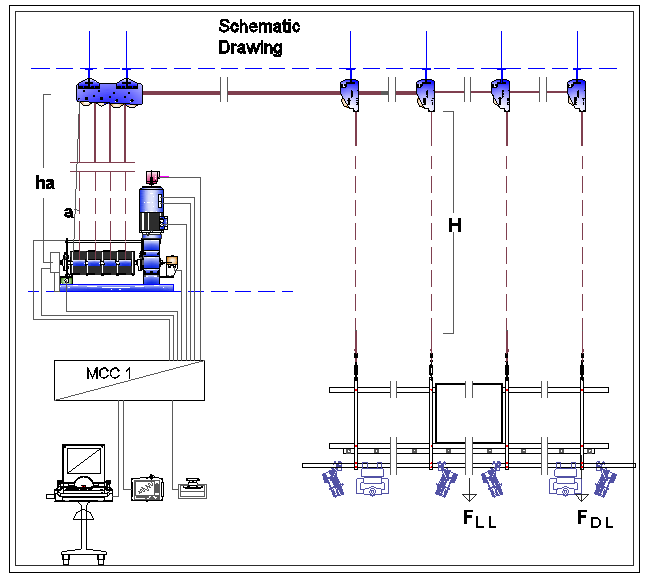

3 Tipul TESL – PASARELA LĂMPILOR este un mecanism cu acţionare electrică folosit la ridicarea şi alimentarea cu energie a lămpilor de teatru (Manual). În plus, la părţile componente ale pasarelei simple, Pasarela TESL 250 dispune de următoarele: Canalul de colectare a cablurilor care va fi o construcţie robustă, de dimensiuni care să permită colectarea şi depozitarea cablurilor şi lanţurilor. Barele de protecţie sunt necesare pentru ţinerea cortinelor, a ecranelor, a recuzitei la o distanţă satisfăcătoare de proiectoare.
