Причина за използването
Механизмът на повдижните прътове за театрална сцена се използва за да продвижва отвесно театрални декори, екрани за прожекции в киното, осветителни тела, звукови рефлектори и др. с общо тегло, пропорционално на полезния товар на механизма. Номиналният товар на мезанизмите се определя според модела от 150Kg до 650 Kg. Скоростта на повдигане от 0,15 m/sec до 1,2 m/sec
Техническо описание
Първоначалната функция на механизма се базира на принципа на електрозадвижвания крик.

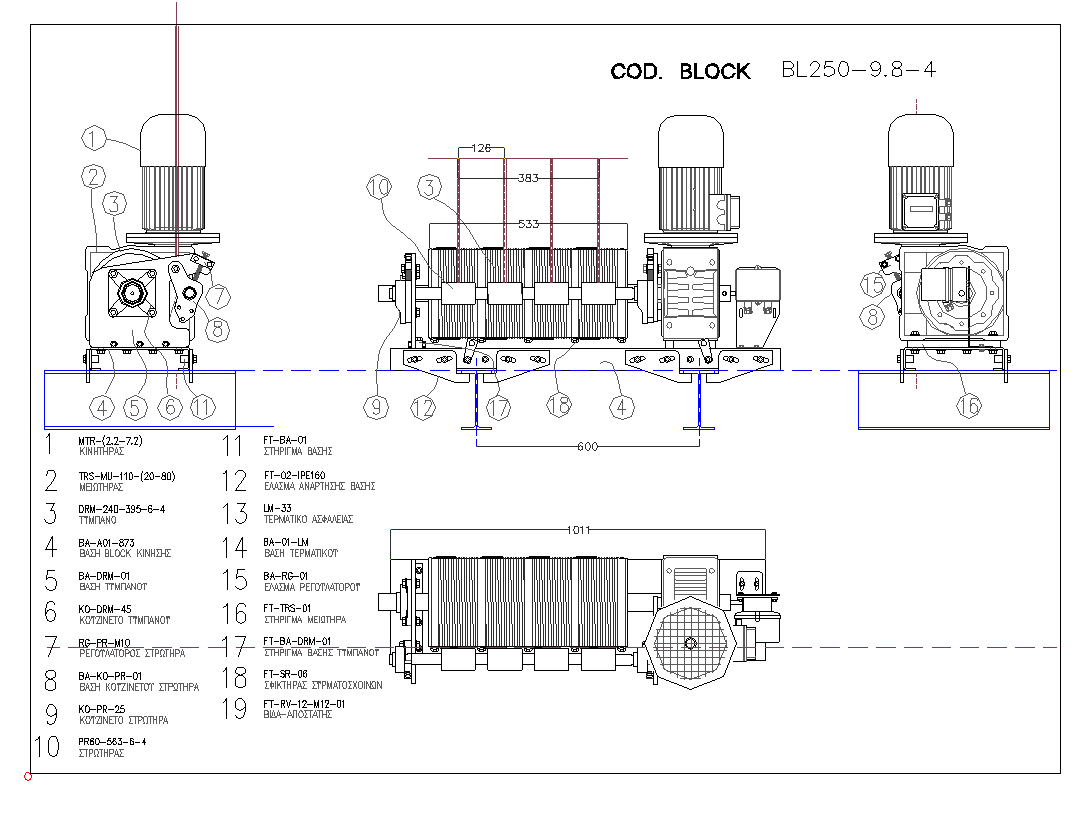

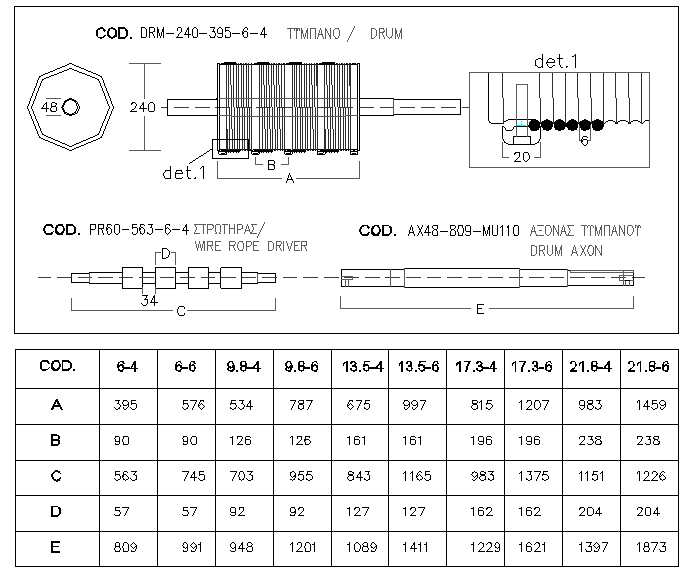

Един електроредуктор върти барабан със спираловидна пружина, върху която се навиват жиците, които пренасят движението чрез колелца върху пръта за повдигане на частите. Механичните и електронни системи за сигурност не позволяват движението на въжетата от мястото им, по каквато и да било причнина, дори и в случай на произшествие при сблъсък.

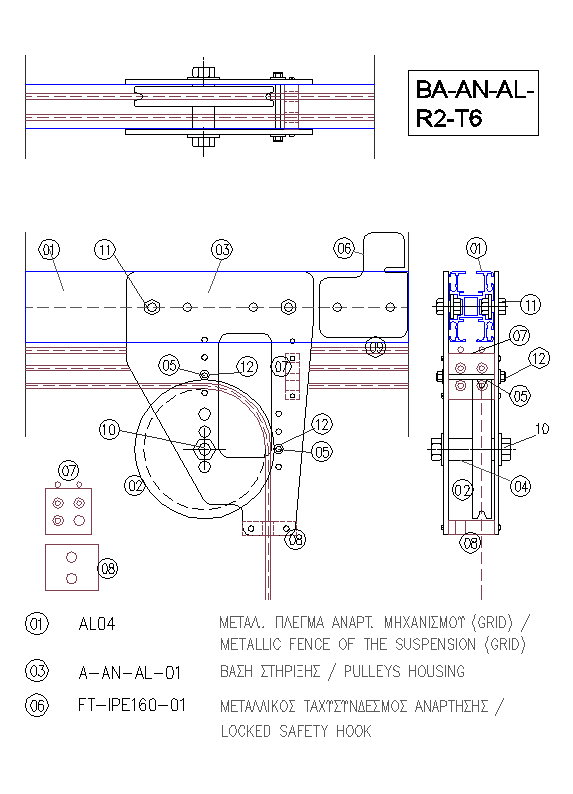

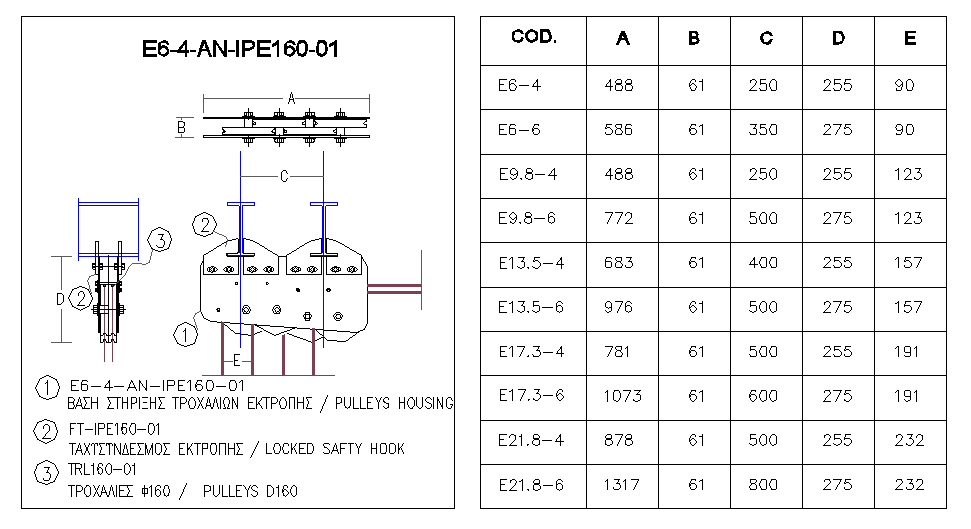

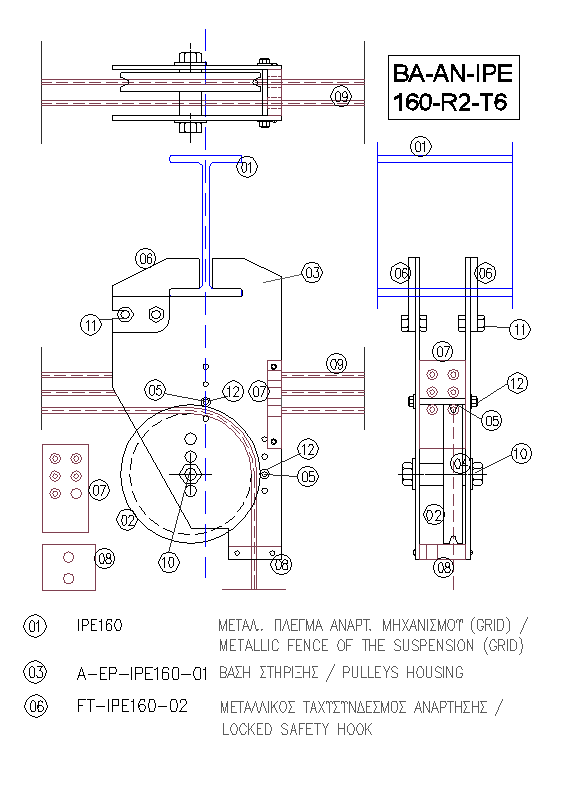

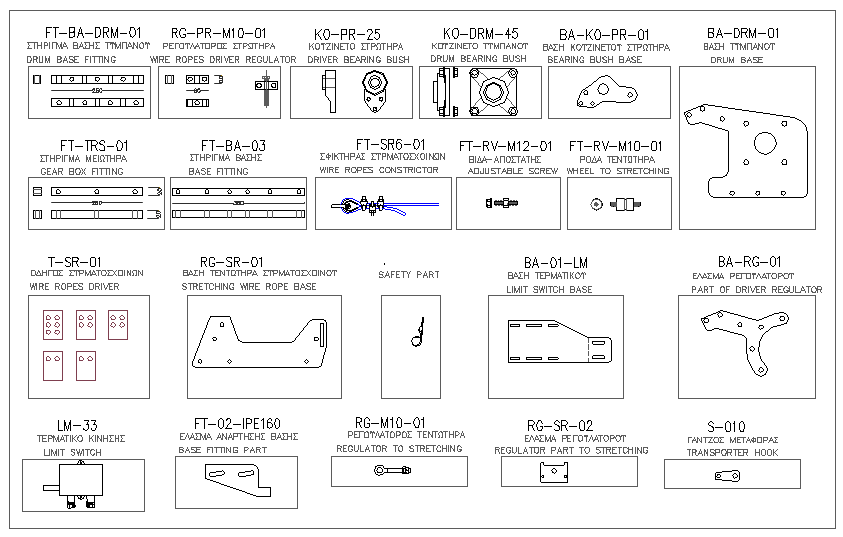

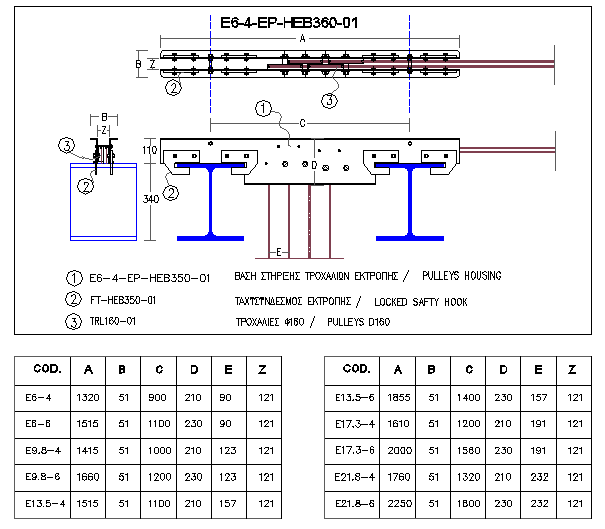

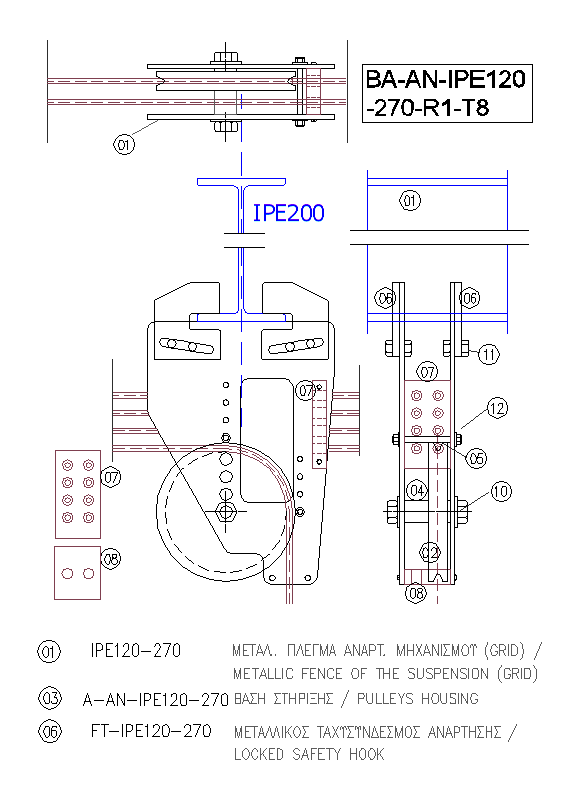

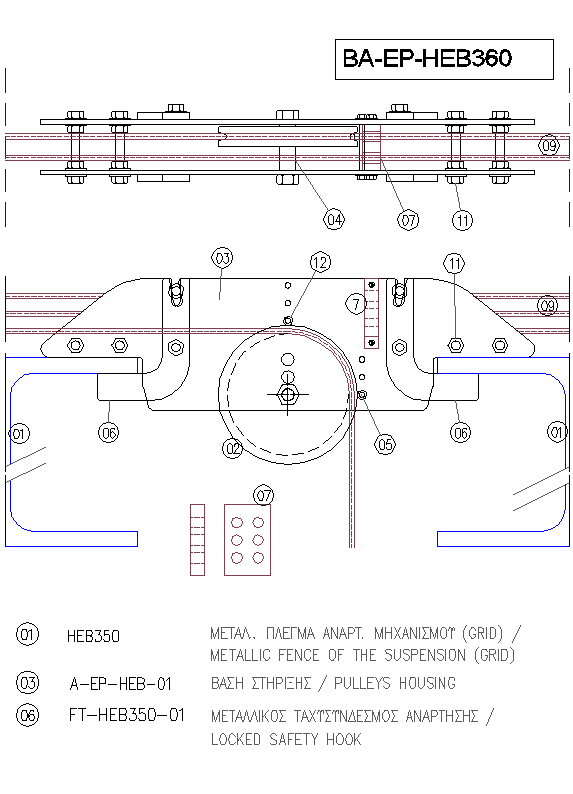

1. Engine Block / 2. Head pulleys system / 3. Suspension Pulleys system / 4. Accessories Suspension bar / 5 Wire ropes / 6. Stretching wire ropes system / 7. Loading accessories / 8. Safety limit switches / 9. Automation panels, PLC Software, Inverters etc. / 10. Mechanism complimentary (screws, nuts, conical, spring washers, emergency stops, safety bolts, stretching system и тн).
Таблото е свързано с управление, което е подвижни, премества се и покрива цялата повърхност на сцеанта и задкулисите. Управлението разполага с екран, който реагира при допир (touch screen), чрез който управляващият има възможност да настойва параметрите на движението на всеки един механизъм (минимална, максимална скорост, време за забавяне, на механизмите и тн)
За задвижване на механизма има (1) една ръка (JOYSTICK тип DEATH MAN) (за движения нагоре и надолу) и един бутон за безопасност (гъба) с прекъсвач (EMERFENCY STOP). Скоростта на движение се настройва чрез програма от контактния екран. Когато механизмът достигне до предварително настроената позиция по-нагоре или по-надолу, движението в тази посока спира.
Също така, механизмът се деактивира, когато се задвейства някаква клема за безопасност. Когато механизмът спира, задейства спирачките за да се задържи механизма на мястото си.

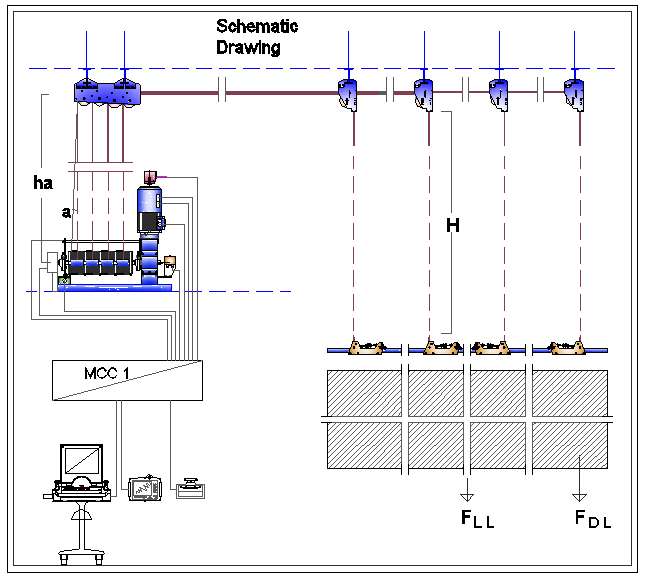

1 Тип TESS – подвижен прът за повдигане на декори е електрозадвижван механизъм, който се използва за повдигане на декори Manual / Automation. Декорите се повидгат с метален прит обикновен или двучленен, според товара, ширината на сцената и броя въжетаФункционират отделно (изолирано) или групово с програма на режисьора.
2 Тип TESC – подвижен път за сценичния екран е електрозадвижван механизъм, който се използва за повдигане на система към екрана (с ръчна система Manual). Материалът, който ще се прожектира се закрепва в метална рамка с двучленна форма. Размерите за според формата на прожекцията и според размерите на сцената.
3 тип TESL – прът към осветителните тела е електрозадвижван механизъм, който се използва за повдигане и захранване с ток на осветителните тела в театъра (с ръчна система Manual).Освен това, в отделните части на обикновения прът, прът TESL 250 разполага със следното: Кофата за събиране на кабелите ще бъде изградена от здрав материал, с размери способни да поберат и да складират кабелите и веригите. Бронята за оттласкване на платовете е необходима за събирането на платовете, екраните, или декорите на задоволително разстояние от прожектотите.
